YK-AD开关电源
|
|
项目
|
本系列各规格技术指标
|
|
直流输出电压
|
5V
|
12V
|
24V
|
|
额定输出电流
|
12A
|
5A
|
2.5A
|
|
额定输出功率
|
60W
|
60W
|
60W
|
|
纹波及噪声
|
＜75mV
|
＜100mV
|
＜100mV
|
|
电压精度
|
±2%
|
±1.0%
|
±1.0%
|
|
输出电压调节范围
|
|
±10%
|
|
|
负载调整率
|
＜±1.5%
|
＜±0.5%
|
＜±0.5%
|
|
进线调整率
|
|
＜±1%
|
|
|
效率(典型)
|
＞78%
|
＞82%
|
＞84%
|
|
过载保护
|
输出功率＞105%-135%时，电压开始下降 +VO降至欠压点 切断输出 复
位：从新上电
|
|
输出过压保护
|
输出功率＞105%-135%时，电压开始下降 +VO降至欠压点 切断输出 复
位：从新上电
|
|
短路保护
|
电源输出端发生短路时，电源关闭输出
|
|
输出欠压保护
|
40%-45%VOUT
|
|
输入电压范围
|
100-264VAC, 47Hz～63Hz
|
|
最大输入工作电流
|
＜0.8A 110VAC ＜0.45A 220VAC
|
|
输入冲击电流
|
110VAC/18A， 220VAC/36A
|
|
启动、上升、保持时间
|
200ms、50ms、20ms ：230VAC
|
|
耐电压
|
输入-输出:1.5KVAC 输入-外壳:1.5kVAC 输出-外壳:0.5KVAC 历时1分钟
|
|
漏电流
|
输入-输出 1.5KVAC时 ＜5mA
|
|
漏电流
|
输入-输出 220VAC时 ＜1mA
|
|
隔离电阻
|
输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ
|
|
工作温度、湿度
|
-10℃～+50℃；20%～90RH
|
|
存储温度、湿度
|
-20℃～+85℃；10%～95RH
|
|

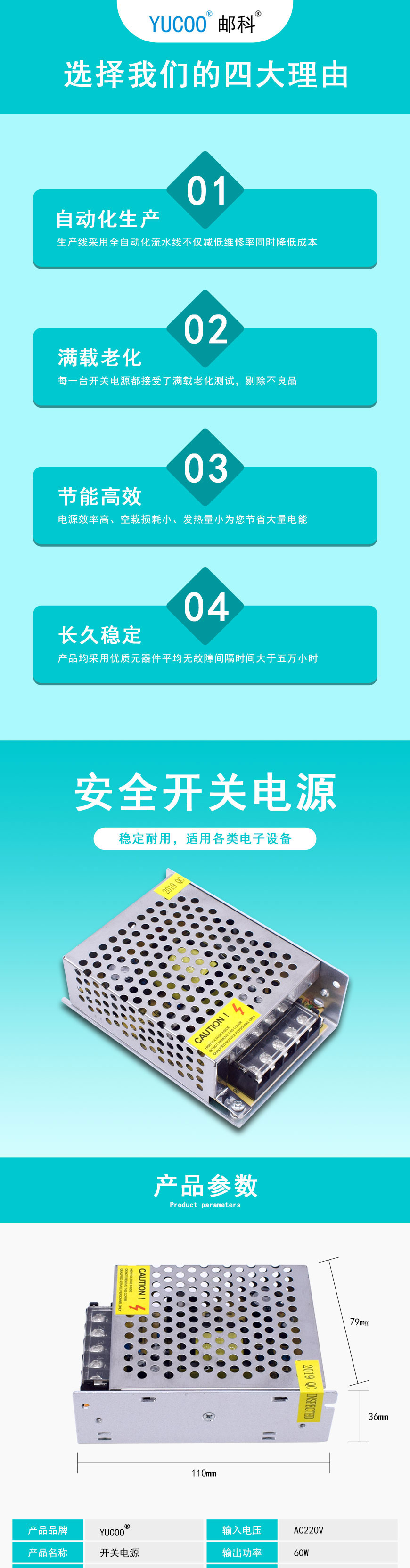

尺寸
|
111*79*36mm
|
|
净重量/毛重量
|
280/300g
|
|
装箱/毛重量
|
|
|
注: ②输入 220VAC时 ①输入110VAC时最大只允许带75%负载
|
