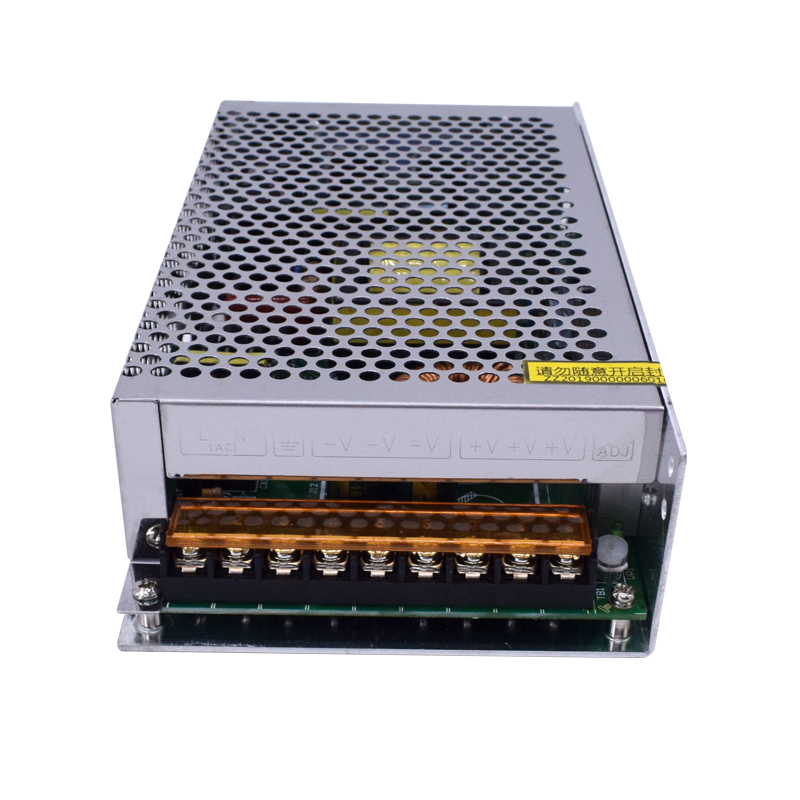

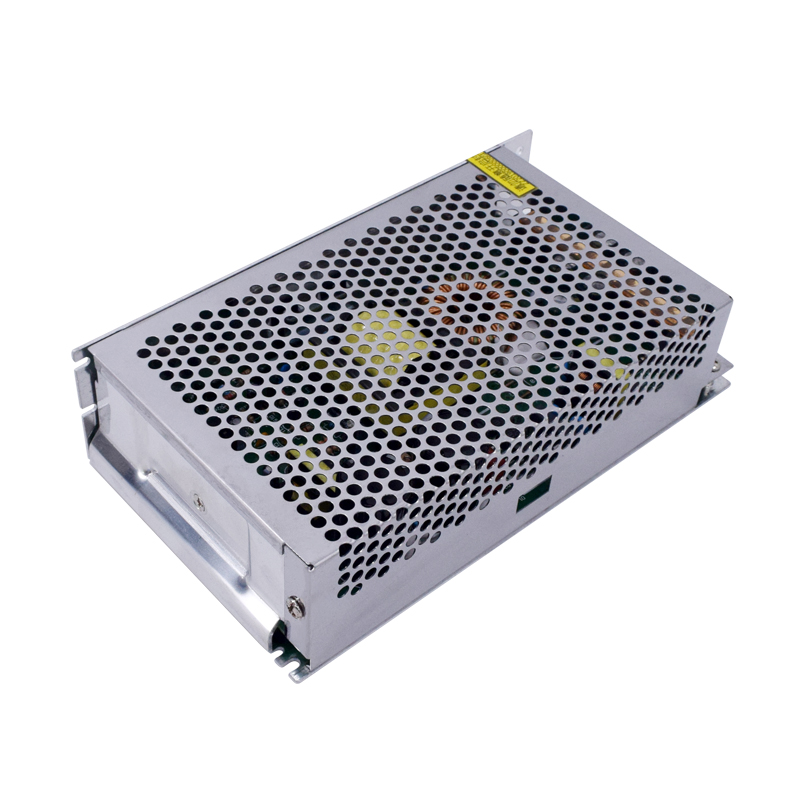

YK-AD开关电源
|
|
项目
|
本系列各规格技术指标
|
|
直流输出电压
|
5V
|
12V
|
24V
|
48V
|
|
额定输出电流
|
40A
|
16.6A
|
8.3A
|
4.1A
|
|
额定输出功率
|
200W
|
198W
|
198W
|
200W
|
|
纹波及噪声
|
＜150mV
|
＜150mV
|
＜150mV
|
＜240mV
|
|
输出电压调节范围
|
±10%
|
|
负载调整率
|
＜±1.5%
|
＜±0.5%
|
＜±0.5%
|
＜±0.5%
|
|
进线调整率
|
＜±0.5%
|
|
效率(典型)
|
＞74%
|
＞80.5%
|
＞83.5%
|
＞84%
|
|
过载保护
|
105%-150% 类型：恒流输出 +VO降至欠压点 切断输出 复位：从新上电
|
|
输出过压保护
|
115%-135%VOUT
|
|
输出欠压保护
|
35%-45%VOUT
|
|
|
|
|
输入电压范围
|
90-132VAC/180-264VAC 47Hz～63Hz；254VDC～370VDC
|
|
最大输入工作电流
|
＜2.8 A 115VAC ＜1.7A 230VAC
|
|
输入冲击电流
|
115VAC 25A， 220VAC 50A
|
|
启动、上升、保持时间
|
200ms、50ms、20ms ：220VAC
|
|
耐电压
|
输入-输出:1.5KVAC 输入-外壳:1.5kVAC 输出-外壳:0.5KVAC 历时1分钟
|
|
漏电流
|
输入-输出 1.5KVAC时 ＜5mA
|
|
漏电流
|
输入-输出 220VAC时 ＜1mA
|
|
隔离电阻
|
输入-输出， 输入-外壳， 输出-外壳 ：500VDC/100MΩ
|
|
工作温度、湿度
|
-10℃～+50℃；20%～90RH
|
|
存储温度、湿度
|
-20℃～+85℃；10%～95RH
|
|
尺寸
|
199*110*50mm
|
|
净重量/毛重量
|
680/690g
|
|
注: ① 输入88VAC/176VAC时 ②输入 230VAC时
|
