DC-DC直流可调裸板的原理

Click: 269  Date: 17/12/2020 4:15:30 PM


DC-DC裸板型通常是指一款PCB安装电源产品,可安装在整个外壳为封闭型的终端设备中。

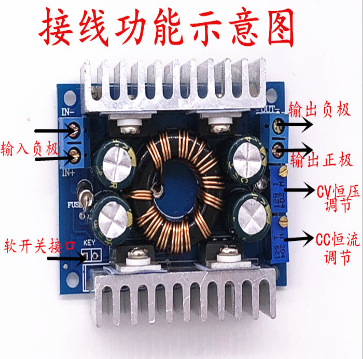

邮科DC-DC直流可调裸板

裸板的同步整流技术简介:
同步整流是采用通态电阻极低的专用功率MOSFET,来取代整流二极管以降低整流损耗的一项新技术。它能大大提高DC/DC变换器的效率并且不存在由肖特基势垒电压而造成的死区电压。功率MOSFET属于电压控制型器件,它在导通时的伏安特性呈线性关系。用功率MOSFET做整流器时,要求栅极电压必须与被整流电压的相位保持同步才能完成整流功能,故称之为同步整流。同步整流技术就是大大减少了开关电源输出端的整流损耗,从而提高转换效率,降低电源本身发热。
模块性质:非隔离同步整流自动升降压模块。

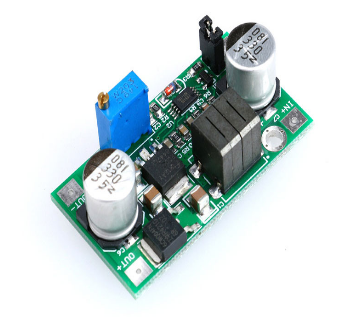

邮科DC-DC直流可调裸板2

发展:
DC-DC电源模块,主要是这个直流可调裸板。这个裸板才是起关键的作用。
不同的供应商在市场上推出多种不同的电源模块裸板,而不同产品的输入电压、输出功率、功能及拓扑结构等都各不相同。电源模块裸板还有以下多个优点:
1.每一裸板可以分别加以严格测试,以确保其高度可靠,其中包括通电测试,以便剔除不合规格的产品。相较之下,集成式的解决方案便较难测试,因为整个供电系统与电路上的其他功能系统紧密联系一起。
2.不同的供应商可以按照现有的技术标准设计同一大小的模块裸板,为设计电源供应器的工程师提供多种不同的选择。
3.每一模块裸板的设计及测试都按照标准性能的规定进行,有助减少采用新技术所承受的风险。若采用集成式的解决方案,一旦电源供应系统出现问题,便需要将整块主机板更换;若采用模块式的设计,只要将问题模块裸板更换便可,这样有助节省成本及开发时间。
